ハイパワーリダクションスターターのベルト交換

前回のブログでハイパワーリダクションスターターに使われているベルトは消耗品ですと申し上げましたが、そんなにすぐに摩耗するものでもありませんし、ましてや切れてしまうという事も滅多に無いでしょう。

でも、大きな力がかかったりしてベルトのヤマが飛んでしまった時に、 ハイパワーリダクションスターター用交換ベルト(長いので以下「交換ベルト」と言います)の出番になる訳です。

それでは実際に交換をやってみましょう。
といっても、大層に身構えるほどのものではありませんからご安心ください。

0

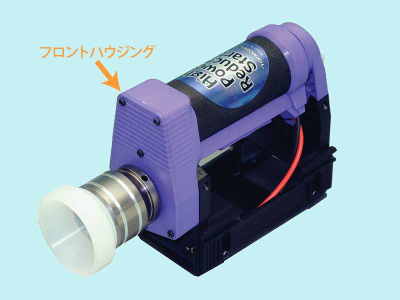

今回、さわるのはフロントハウジング部分です。
ビス5本を外してベルトを入れ替えるだけ、と以外に簡単なんです。
電池収納部はもちろん、スターターコーンも取り外す必要はありません。



1

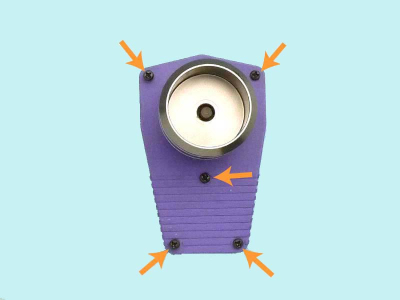

フロントハウジングの前面(フロントパネル)を正面から見たところです。
ここに見える5本のタッピングビスを外してフロントパネルを取り外します。
と言っても、ビス以外にややこしい仕組みはありませんので、大した抵抗もなくスターターコーンごと取り外せます。



3

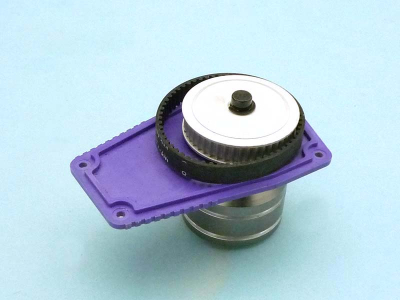

取り外したフロントパネルです。
メインプーリーとスターターコーンも一緒に外れます。
写真ではメインプーリーにベルトが付いていますが、場合によっては、下写真のように本体側にベルトが付いてくる時もあります。
で、とりあえず古いベルトを取り去ります。



2

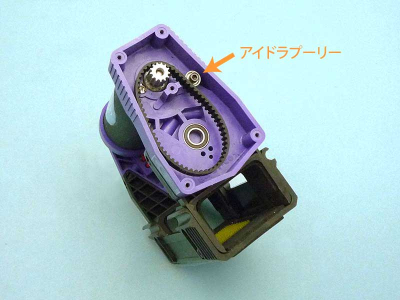

本体側は、このようにベルトがアイドラプーリーの内側を経由しています。

再組み立ては、先に新しい交換ベルトをフロントカバーについている大きなプーリーにかけておいてから、カバーを閉めながらベルトをモーターの歯車、アイドラプーリーに通してゆくほうが作業がしやすいようです。

カバーを元の位置に合わせ、手で押させておきながらスターターコーンを手で回してみます。
コーンがスムースに回れば、ベルトがうまく元の位置に収まっている証拠ですので、5本のタッピングビスを元通りに締めれば完成です。

この交換ベルトさえ持っていれば、飛行場で万一ベルトに不具合が起こってもドライバー1本で簡単に交換できますので、ハイパワーリダクションスターターをご愛用のかたは、万一に備えて工具箱に一本備えておかれてはいかがでしょうか。
