オリンピア 胴体を見る(1)

半生地完成キット・オリンピアのキットレビュー、今回は胴体を見る、その1です。

1-800

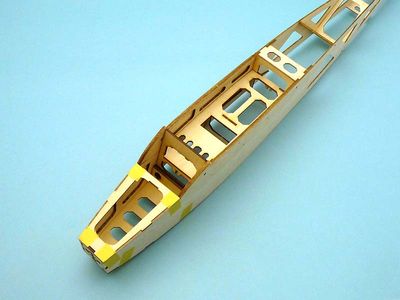

写真のように左右の側板の間に胴体の骨組みともいえる胴枠やサーボトレーなどが組み込んで接着されており、胴体としての基本的な形が出来上がっています。(写真に見える黄色いテープは後で接着する機首上面と下面のパーツを仮止めしてあるものです)
この胴体が歪んでいると、出来上がった飛行機がまともに飛ばないという事になりかねませんので正確に組み立てるのが肝心なんです。

また、一番前の胴枠(防火壁)には微妙に角度が付いていますので、そのあたりも間違わずに組み上げる必要がある、など結構気を遣う部分が多いんです。

2-800

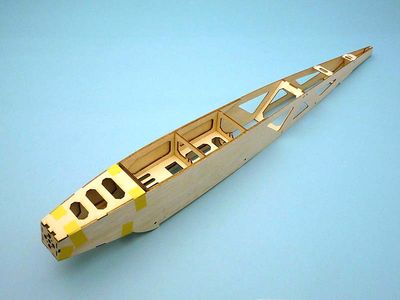

これは胴体を上から見たところですが、このようにたくさんの胴枠や板材を間に挟みながら、しかも単純な長方形の箱でなく前と後ろで絞り込んでありますので、センター(中心線)がまっすぐに鳴るように組み立てるのはベテランでもなかなか至難の業なんですよ。

3-800

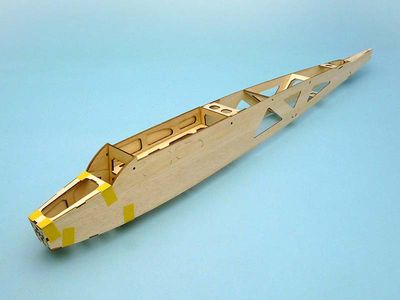

裏側を見るとこうなります。
このような形になるまでの工程が肝心なところで、工場でジグを使って正確に組み立て済みである半生地完成機の大きなメリットですね。

7-800

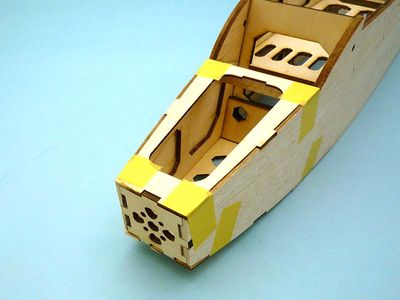

機首部分のクローズアップです。
上面には取り外し式のハッチがつく大きな穴があいています。完成後はここからバッテリーの出し入れをするんですね。



6-800

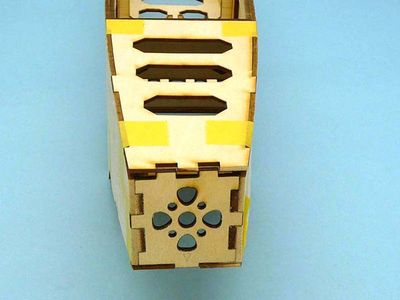

裏返して見みました。
第一胴枠にはメーカー指定のアポロモーターの取付ビス穴が開いているのが良く判ります。
そして断面は真四角、つまりブツ切りですよね。

せっかく直径38mmのスピンナーと一体になったアポロ―モーターを使うんですから、当然機首はそれに合わせて丸い断面にして絞り込んであると思っていたんですが・・・・
で、何で?という事でOK模型の担当さんに尋ねたところ、即座に「フィルムを貼り易くするため。オリンピアはバルサキットに初めて挑戦するかた、そしてフィルム貼りの経験が少ない人向けの飛行機ですから。理由はそれだけです」という単純明快な答えが返ってきました。

なるほどね。確かに丸くて先細になった部分のフィルム貼りって、結構難しいものです。機体を組み立てたあとのフィルム貼りの事まで考えてデザインされているとはね。なかなか奥が深いですね。

今回ははここまで、ということで次回は実際に胴体の工作をするつもりで、もう少し突っ込んでレポートしてみます。まだまだ奥深いうんちくが詰まっているようですから、お楽しみに。
