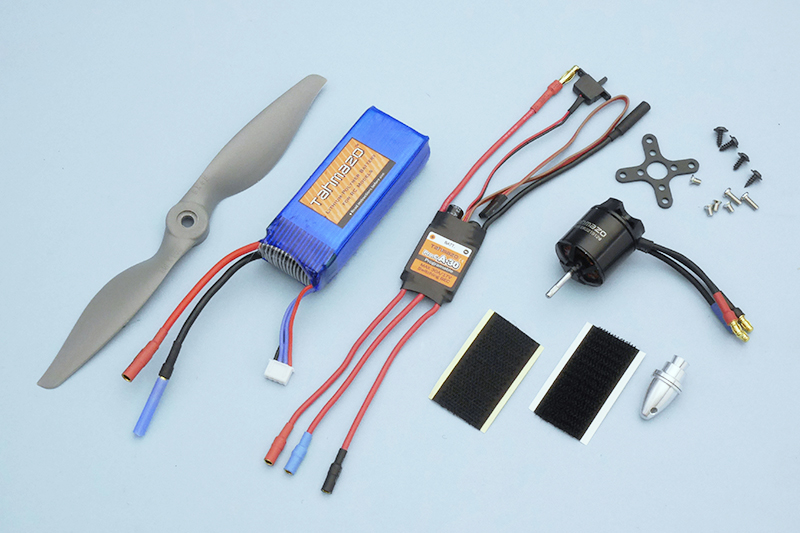

OK模型の電動パワーユニットセット「PILOT ePack15」が入荷しました。
この製品は日本国内、OK模型でコネクターのはんだ付けや動作テストがされています。
今回その製造工程を見せていただきました。

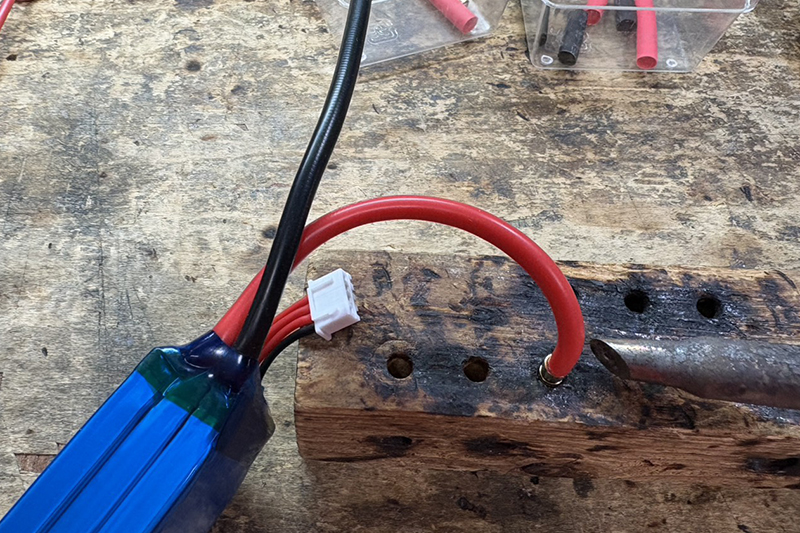

上の写真ではリポにゴールドコネクターをはんだ付けしています。
はんだごてはgootの「CXR-100」を使用していました。
当店では扱っていませんが、ラジコン量販店などで入手することができます。
ターミナル、コネクタに適した大熱容量モデルだそうです。
ESCのコードは細いので、コネクターにシリコンコードを押さえつけてはんだ付けします。はんだはコネクターやシリコンコードに比べて電気抵抗がはるかに大きい為です。
当店では扱いがありませんが、ラジコンカー向けの商品で「コネクター半田付け治具 ソルダーくん」という治具があります。

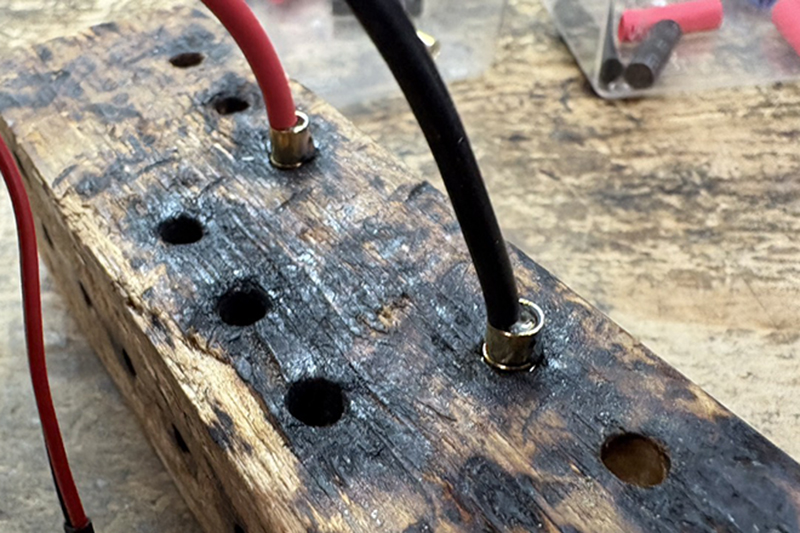

上の写真では木材に穴をあけた治具を使っていますが、「コネクター半田付け治具 ソルダーくん」は黒アルマイトのアルミ製です。
好みの問題も大きいですが、熱容量の小さなはんだごてを使う場合は溶け込みづらいので木材などの断熱性のあるもの、熱容量が大きなはんだごてを使う場合は十分溶かせるので放熱性の高いアルミ製が早く冷えてコードを固定しておく時間が短く、良いかと思います。

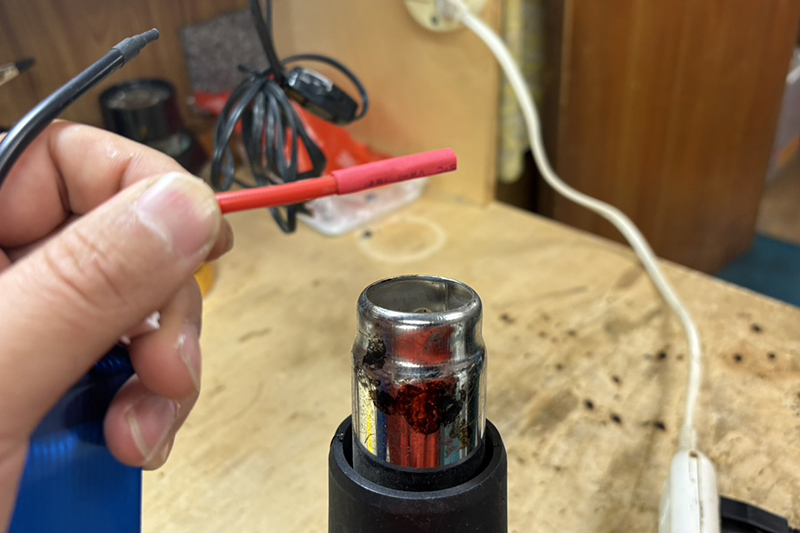

ヒートガンでシュリンクチューブを収縮させて、

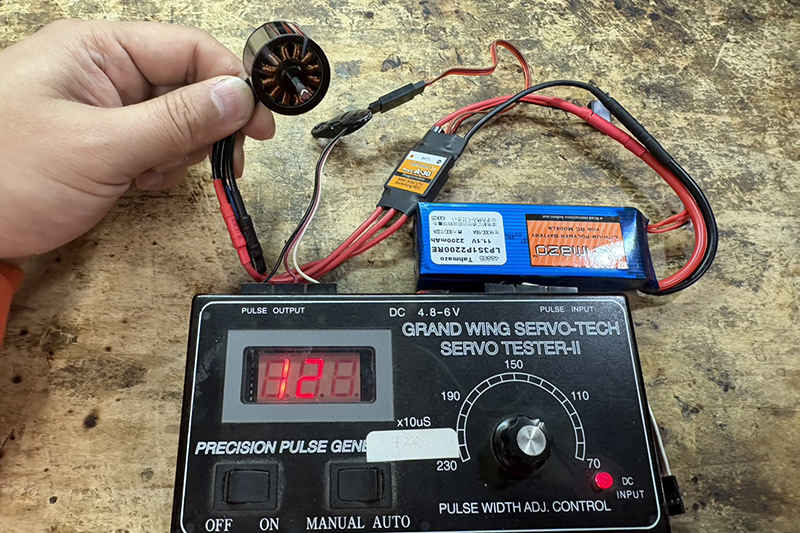

試運転、回転方向を確認して作業は終了です。

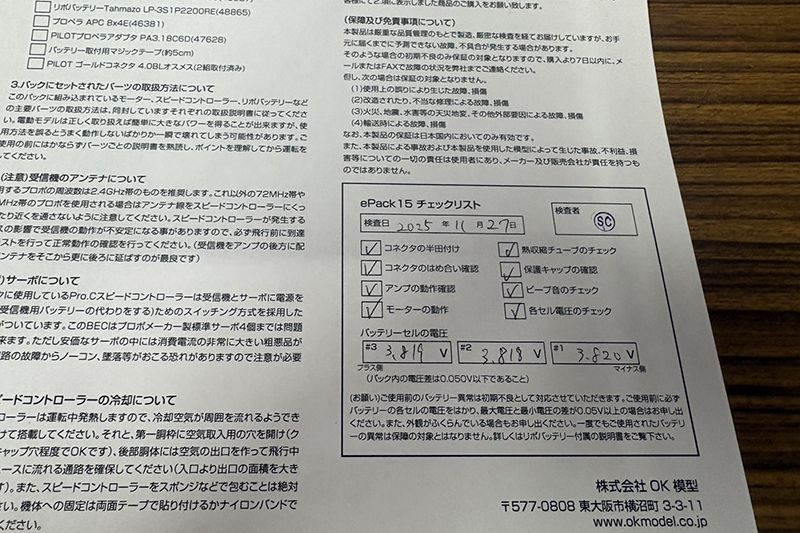

出荷直前にあらためてリポバッテリーの各セルの電圧や、コネクターの状態をチェックして出荷してるそうです。
期間限定で12月3日まで、「PILOT ePack15」を特別価格で販売しております。
申し訳ありませんが、ヤフーショッピング店では特別値引きはありませんのでご注意ください。
